Trong bối cảnh cáp quang và công nghệ không dây bùng nổ, nhiều người lầm tưởng cáp đồng trục đã trở nên lỗi thời. Thực tế triển khai tại các nhà máy và tòa nhà cao tầng cho thấy, đây vẫn là phương án xương sống cho các hệ thống đòi hỏi tính ổn định khắt khe trước nhiễu điện từ. Việc hiểu đúng bản chất và cách thi công loại cáp này sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì lâu dài.
Hiểu rõ về cáp đồng trục và cơ chế vận hành
Cáp đồng trục là gì? Về cơ bản, đây là loại cáp điện với cấu trúc bốn lớp đồng tâm, thiết kế riêng biệt để truyền dẫn tín hiệu tần số cao. Cấu trúc này bao gồm một lõi dẫn điện ở trung tâm, bao quanh bởi lớp cách điện dielectric, một lớp lưới kim loại bọc ngoài và cuối cùng là vỏ bảo vệ. Điểm khác biệt lớn nhất so với dây xoắn đôi là lớp lưới kim loại này đóng vai trò như một lồng Faraday, triệt tiêu hầu hết nhiễu điện từ bên ngoài.
Cơ chế vận hành dựa trên việc giữ cho tín hiệu điện từ chạy hoàn toàn bên trong không gian giữa lõi trung tâm và lớp lưới bọc. Nhờ đó, năng lượng không bị thất thoát ra ngoài dưới dạng bức xạ và cũng không bị ảnh hưởng bởi các nguồn nhiễu xung quanh. Điều này cho phép dây dẫn có thể đi cùng máng điện hoặc lắp đặt gần các thiết bị máy móc công suất lớn mà vẫn đảm bảo độ sạch của tín hiệu.
Trên thị trường hiện nay, ba dòng cáp phổ biến nhất gồm RG6, RG59 và RG11. RG59 thường dùng cho các kết nối ngắn trong phòng máy. RG6 là tiêu chuẩn quốc dân cho camera và truyền hình cáp nhờ sự cân bằng giữa giá thành và hiệu suất. Riêng RG11 với kích thước lõi lớn vượt trội, chuyên dùng cho các trục chính hoặc khoảng cách truyền tải xa để giảm thiểu độ suy hao trên đường truyền.

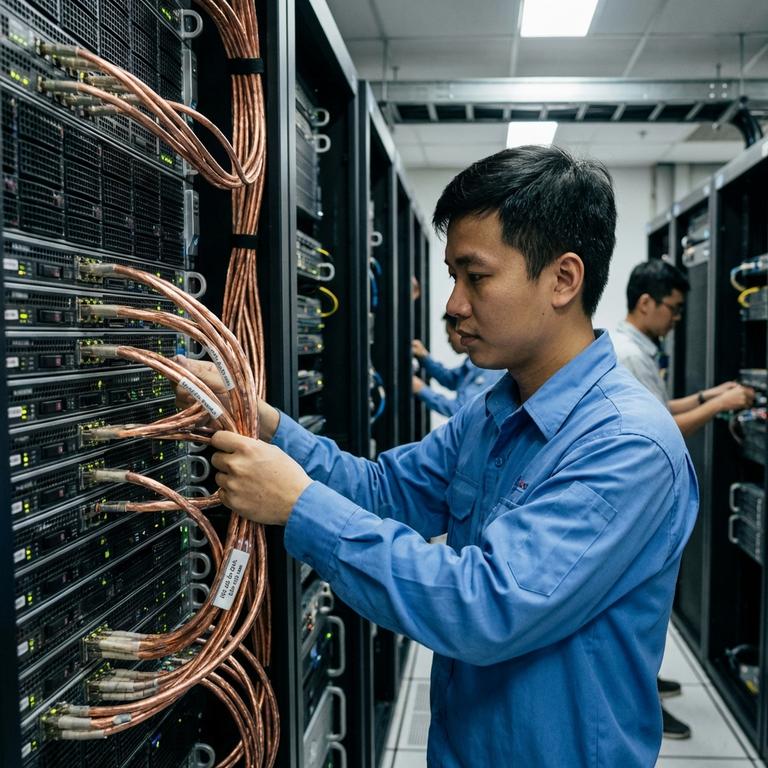

Tại sao doanh nghiệp vẫn ưu tiên hệ thống cáp truyền dẫn này?
Môi trường công nghiệp luôn tràn ngập nhiễu sóng radio và điện trường từ động cơ, biến tần. Trong điều kiện này, các giải pháp truyền dẫn thông thường rất dễ bị “trắng hình” hoặc mất dữ liệu liên tục. Cáp đồng trục với lớp chống nhiễu dày đặc bảo toàn tính vẹn toàn của dữ liệu cực tốt, đảm bảo hệ thống giám sát hoạt động thông suốt 24/7.
Về mặt kinh tế, triển khai hệ thống truyền hình vệ tinh hoặc camera analog HD quy mô lớn bằng cáp đồng trục vẫn tối ưu chi phí hơn hẳn so với cáp quang. Quy trình bấm đầu nối đơn giản, thiết bị đầu cuối rẻ tiền và dễ thay thế giúp giảm gánh nặng cho bộ phận vận hành. Doanh nghiệp không cần đội ngũ kỹ thuật trình độ quá cao như khi xử lý các mối hàn quang phức tạp.
Độ bền vật lý là một điểm cộng lớn khi thi công thực tế. Vỏ cáp thường được làm từ nhựa PVC hoặc PE chịu lực tốt, chịu được tác động của môi trường khi kéo dây âm tường hoặc đi trên các giá đỡ ngoài trời. Trong các dự án tôi từng thực hiện, những tuyến cáp chất lượng tốt có thể hoạt động ổn định trên 15 năm mà không cần thay thế.
Tiêu chí kỹ thuật khi lựa chọn cáp cho dự án sản xuất
Lựa chọn vật liệu lõi là bước then chốt quyết định chất lượng toàn hệ thống. Bạn nên ưu tiên loại lõi đồng nguyên chất (Solid Copper) cho các yêu cầu truyền dẫn quan trọng. Nhiều loại cáp giá rẻ hiện nay dùng lõi nhôm mạ đồng (CCA), dù giúp giảm chi phí ban đầu nhưng độ suy hao tín hiệu sẽ tăng rất nhanh theo thời gian và khoảng cách, dễ gây ra hiện tượng hình ảnh bị bóng ma hoặc mất màu.
Lớp lưới bọc chống nhiễu (Shielding) cần được kiểm tra kỹ mật độ bao phủ. Khi mua cáp, bạn có thể tước vỏ và quan sát bằng mắt thường; nếu lớp lưới dệt thưa, để lộ nhiều khoảng trống thì khả năng bảo vệ sẽ rất kém. Một sợi cáp đạt chuẩn thường có lớp màng nhôm kết hợp với lưới đồng bọc kín để ngăn chặn triệt để can nhiễu từ các thiết bị máy móc xung quanh.
Thông số trở kháng là yếu tố không được phép nhầm lẫn. Hệ thống truyền hình cáp và camera CCTV luôn sử dụng chuẩn 75 Ohm để đồng bộ tín hiệu. Trong khi đó, chuẩn 50 Ohm thường dành cho các hệ thống truyền dẫn vô tuyến và viễn thông chuyên dụng. Việc kết hợp sai trở kháng giữa cáp và thiết bị đầu cuối sẽ gây ra nhiễu phản xạ, làm giảm đáng kể hiệu suất truyền tải.
Những sai lầm cần tránh khi lắp đặt hệ thống dây dẫn
Một lỗi phổ biến mà các đội thợ không chuyên thường mắc phải là uốn cong dây quá mức tại các góc tường. Việc bẻ gập cáp làm thay đổi cấu trúc đồng tâm giữa lõi và lớp lưới bọc, gây ra hiện tượng tán xạ tín hiệu ngay tại điểm uốn. Điều này dẫn đến tình trạng dữ liệu bị lỗi cục bộ mà rất khó tìm ra nguyên nhân bằng cách kiểm tra thông mạch thông thường.
Sử dụng sai đầu bấm (Connector) hoặc bấm đầu không đúng kỹ thuật cũng là “sát thủ” đối với hệ thống. Đầu nối lỏng lẻo hoặc không tương thích với kích cỡ dây (như lấy đầu RG6 dùng cho RG59) khiến tín hiệu chập chờn. Khi lắp đặt ngoài trời, nếu không có lớp bảo vệ tại điểm nối, nước mưa sẽ thấm vào lớp lưới theo hiệu ứng mao dẫn, làm hỏng toàn bộ đoạn cáp chỉ sau một mùa mưa.

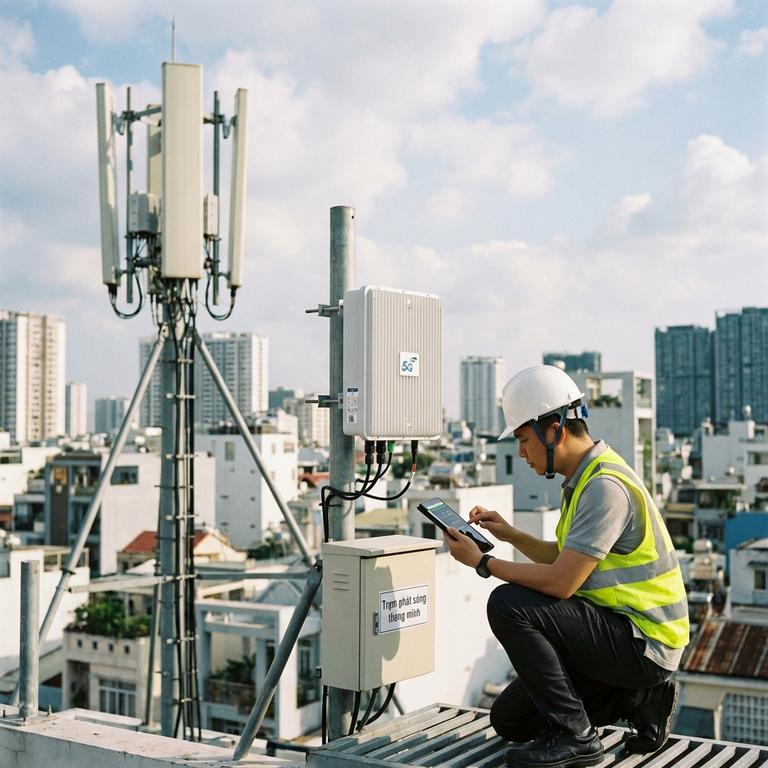

Ứng dụng thực tế trong hạ tầng viễn thông hiện đại
Trong các tòa nhà văn phòng hiện đại, hệ thống mạng nội bộ và truyền hình cáp vẫn dựa vào hạ tầng đồng trục để phân phối tín hiệu từ phòng máy trung tâm đến từng căn hộ. Khả năng chịu tải băng thông rộng của cáp cho phép truyền tải đồng thời hàng trăm kênh truyền hình độ nét cao mà không bị nghẽn mạng như các giải pháp IP cấp thấp.
Đối với hệ thống CCTV, cáp đồng trục là nền tảng cho công nghệ Analog HD (CVI, TVI, AHD). Nó cho phép truyền tải hình ảnh độ phân giải 4K ở khoảng cách xa mà không có độ trễ (latency), điều mà hệ thống camera IP thường gặp phải do quá trình mã hóa và giải mã dữ liệu. Đây là yếu tố sống còn trong việc giám sát các dây chuyền sản xuất tốc độ cao.
Ngoài ra, tại các trạm thu phát sóng vô tuyến, loại cáp này đóng vai trò dẫn sóng từ antenna vào thiết bị xử lý. Nhờ khả năng chịu được công suất phát lớn và ít suy hao ở tần số cao, nó đảm bảo vùng phủ sóng ổn định cho các thiết bị liên lạc nội bộ của doanh nghiệp.
Câu Hỏi Thường Gặp (FAQ)
Cáp đồng trục có thể truyền tín hiệu đi xa bao nhiêu mét mà không cần bộ lặp?
Khoảng cách truyền tải phụ thuộc trực tiếp vào loại cáp và tần số tín hiệu. Với camera Analog HD, cáp RG6 có thể chạy tốt ở khoảng cách 300m – 450m. Nếu sử dụng cáp RG11 chất lượng cao, khoảng cách có thể kéo dài trên 600m trước khi cần đến bộ khuếch đại tín hiệu.
Tại sao hệ thống camera của tôi bị sọc hình dù đã dùng cáp mới?
Nguyên nhân thường gặp nhất là do hiện tượng “Ground Loop” hoặc nhiễu cảm ứng. Điều này xảy ra khi bạn đi cáp song song quá gần với dây nguồn điện lưới cao áp hoặc lớp chống nhiễu của cáp tại các đầu nối chưa được tiếp địa đúng cách. Hãy thử tách máng cáp hoặc sử dụng bộ lọc nhiễu ở hai đầu.
Có nên thay thế toàn bộ cáp đồng trục bằng cáp quang không?
Không nhất thiết phải thay thế nếu hệ thống hiện tại vẫn đáp ứng tốt công việc. Với các kết nối nội bộ dưới 500m, cáp đồng trục vẫn là lựa chọn hiệu quả về chi phí và dễ dàng bảo trì. Chỉ nên chuyển sang cáp quang khi cần truyền tải dữ liệu đi cực xa giữa các tòa nhà hoặc yêu cầu băng thông vượt quá giới hạn của đồng.
Tối ưu hóa hạ tầng truyền dẫn của bạn
Để hệ thống hoạt động bền bỉ, doanh nghiệp cần lập kế hoạch bảo trì định kỳ 6 tháng một lần. Hãy tập trung kiểm tra các đầu nối tại môi trường ngoài trời, vì đây là nơi dễ bị oxy hóa nhất. Một đầu bấm bị rỉ sét có thể làm tăng điện trở tiếp xúc, dẫn đến suy giảm tín hiệu toàn tuyến dù sợi cáp vẫn còn rất tốt.
Trong xu hướng công nghệ mới, việc kết hợp giữa truyền dẫn đồng trục và các bộ chuyển đổi (Media Converter) là hướng đi thông minh. Bạn có thể giữ lại hạ tầng cáp cũ và nâng cấp thiết bị đầu cuối để đạt độ nét cao hơn, giúp tối ưu hóa nguồn vốn đầu tư. Việc thấu hiểu đặc tính kỹ thuật của cáp đồng trục chính là chìa khóa để xây dựng một hệ thống viễn thông ổn định và tin cậy.
